酸洗塔不同直徑電熔對接的方法

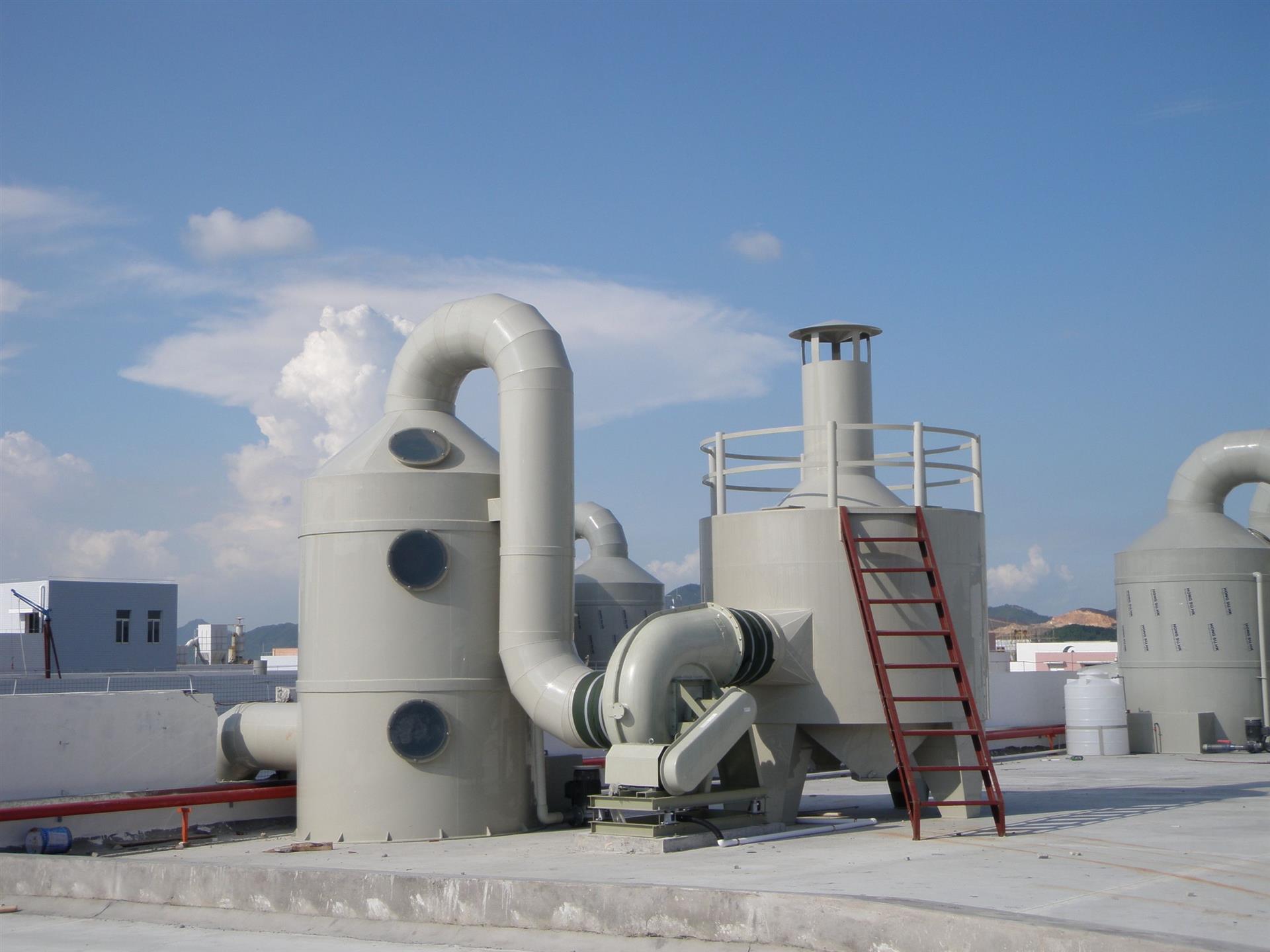

在化工、冶金等行業中，酸洗塔作為關鍵設備承擔著介質凈化與反應的重要功能。由于工藝需求或設計變更，常遇到不同直徑管道/部件間的連接問題。此時，電熔對接技術憑借其高效、可靠的***性成為***方案。本文將系統解析該場景下的標準化操作流程、技術要點及質量控制策略，為工程實踐提供專業指導。



 一、前期準備：精準規劃與材料匹配

1. 工況分析與參數確認

    根據酸洗塔內介質***性（如酸性濃度、溫度波動范圍）、工作壓力等級及環境腐蝕性等因素，選定適配的耐腐蝕性管材（通常為高密度聚乙烯HDPE或玻璃鋼復合材料）。需***別注意不同直徑段的材料兼容性，確保兩者熱膨脹系數相近以減少應力開裂風險。

    使用三維建模軟件模擬對接結構，驗證過渡區的流體動力學性能是否滿足低阻力、無渦流的設計要求。例如，采用漸變錐形過渡件可有效平滑流速變化，避免局部沖刷損傷。



2. 工具與耗材清單

   配備專用電熔焊機（支持多規格功率調節）、恒溫加熱帶、精密裁切鋸、打磨拋光套裝及防靜電除塵裝置。關鍵耗材包括定制型電熔套筒（內置鎳鉻合金發熱絲）、導電銅網層和密封膠圈，其尺寸公差應控制在±0.5mm以內以保證貼合度。



 二、核心工藝步驟詳解

1. 端面處理：奠定連接基礎

    切割校準：采用數控坡口機對兩段待接管材進行45°斜面切割，***徑端預留3~5mm余量用于補償熱收縮差異。通過激光測距儀反復校驗同心度，偏差不得超過0.3mm/m。

    表面活化：先用丙酮擦拭去除油污，再以電動鋼絲刷粗化處理至Ra6.3μm粗糙度，***后涂抹專用偶聯劑增強分子間結合力。此過程需嚴格計時（通常不超過8分鐘），防止過度氧化影響粘結效果。



2. 電熔套件安裝規范

    將中間過渡法蘭嵌入較小直徑管段末端，使用液壓擴張器使其外壁均勻脹緊固定。隨后套入預置電阻絲的電熔模具，確保法蘭密封槽與模具定位銷完全嚙合。對于直徑差超過DN200的情況，建議增設雙層加強筋結構提升抗扭強度。

    連接導電夾具時遵循“先低壓預通、后全壓焊接”原則，逐步施加至額定電流的80%，持續監測電壓降曲線是否符合預設閾值（正常波動范圍≤±5V）。



3. 分段式熔融控制

   針對異徑接頭的***殊構造，實施三階段溫控策略：

    預熱期（0~90秒）：以線性升溫速率達至120℃，激活材料表面活性基團；

    主熔期（90~180秒）：維持恒定功率輸出使熔池深度穿透壁厚80%，期間每30秒旋轉工件一次保證受熱均勻；

    冷卻固化（180~300秒）：自然降溫至環境溫度以下，禁止強制風冷以免產生殘余應力。

   整個過程通過紅外熱像儀實時監控溫度場分布，及時調整加熱區域避免過燒。

 三、質量管控體系構建

1. 過程檢驗節點設置

    在熔接完成后立即進行水密性試驗：向封閉腔體內注入0.2MPa壓力的水保持2小時，泄漏率須低于0.05L/h；

    采用超聲波探傷儀檢測焊縫內部缺陷，重點掃描熔合線兩側各20mm區域，判定標準參照GB/T 198092005中的Ⅰ級合格標準；

    定期抽檢樣品進行拉伸強度測試，要求斷裂伸長率≥350%，且破壞位置不在接口處。



2. 常見缺陷應對指南

    現象                成因分析                  解決措施



    局部鼓包            加熱不均導致局部過熱      ***化夾具接觸面積，增加散熱翅片

    界面脫層            表面處理不足              延長打磨時間，更換高活性偶聯劑

    尺寸變形超差        冷卻速度過快              改用梯度降溫工藝，延長保壓時間



 四、***殊工況適應性改造

面對高溫酸性環境（如硫酸露點腐蝕），可在電熔層外側增設硅酸鋁陶瓷纖維保溫層；若存在振動載荷，則推薦使用柔性石墨填料函配合金屬纏繞墊片的雙重密封結構。這些改進措施需通過有限元分析驗證其在交變應力下的疲勞壽命是否符合ASME B31.3標準要求。



 五、安全警示與環?？剂?nbsp;

操作人員必須穿戴防酸堿防護服及護目鏡，工作區域配置應急洗眼器和中和池。廢棄的電熔殘渣應按危險廢物代碼HW49進行分類回收，嚴禁直接填埋。建議建立數字化施工日志系統，實現從原材料批次追溯到成品驗收的全流程可管控。



綜上所述，酸洗塔不同直徑電熔對接是一項融合材料學、熱力學與精密制造技術的系統工程。通過標準化作業流程、智能化監控手段及嚴格的質量閉環管理，能夠?qū)崿F(xiàn)異徑管道間的高強度、零泄漏連接，為裝置長周期穩定運行提供堅實保障。隨著智能制造技術的發展，未來有望引入機器人自動化焊接系統進一步提升施工精度與效率。
