PP酸霧洗滌塔：注塑成型工藝與擠壓焊接的奧秘



在工業(yè)環(huán)保***域，PP酸霧洗滌塔扮演著至關(guān)重要的角色，而其制造過程中的注塑成型工藝與擠壓焊接技術(shù)更是決定了產(chǎn)品的質(zhì)量與性能。

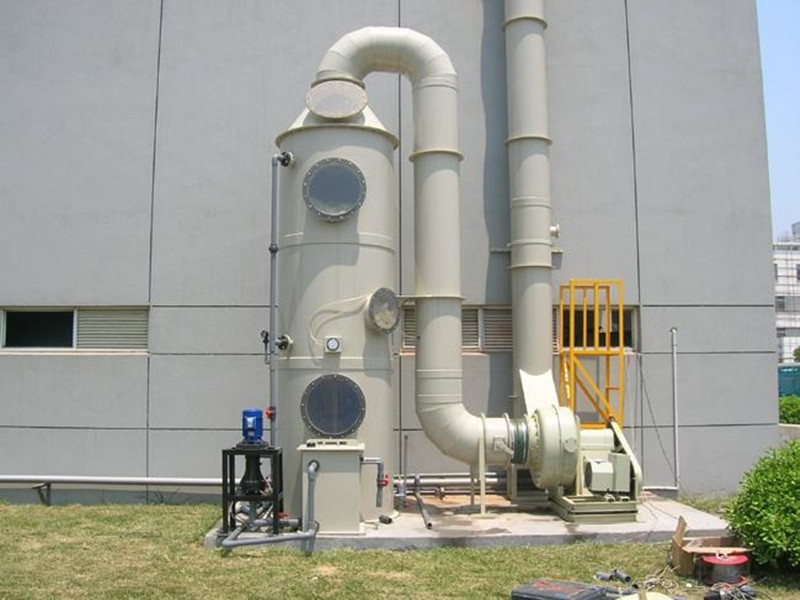

 一、PP 酸霧洗滌塔概述

PP 酸霧洗滌塔主要用于處理工業(yè)生產(chǎn)過程中產(chǎn)生的酸性廢氣，通過酸堿中和反應(yīng)來凈化廢氣，使其達到排放標準。它具有耐腐蝕、強度高、使用壽命長等***點，廣泛應(yīng)用于化工、電鍍、五金、電子等行業(yè)。



 二、注塑成型工藝



 （一）模具設(shè)計

注塑成型的***步是設(shè)計合適的模具。對于 PP 酸霧洗滌塔的部件，模具設(shè)計需要考慮其復(fù)雜的形狀和***的尺寸要求。例如，洗滌塔的外殼通常是一個具有一定厚度的中空結(jié)構(gòu)，模具需要能夠準確地形成這種形狀，并保證壁厚的均勻性。同時，為了便于脫模，模具表面會設(shè)計合理的拔模斜度，并在一些關(guān)鍵部位設(shè)置冷卻通道，以控制塑料的冷卻速度，避免產(chǎn)生應(yīng)力集中和變形。



 （二）原料選擇與預(yù)處理

PP 材料是注塑成型的核心原料。在選擇 PP 時，需要考慮其熔融指數(shù)、分子量分布、雜質(zhì)含量等因素。一般來說，用于酸霧洗滌塔的 PP 應(yīng)具有較***的耐腐蝕性和機械性能。在注塑前，PP 原料通常需要進行預(yù)處理，如干燥。因為 PP 容易吸收水分，如果含水量過高，在注塑過程中會產(chǎn)生氣泡、銀紋等缺陷，嚴重影響制品的質(zhì)量。干燥后的 PP 原料通過料斗進入注塑機的料筒。



 （三）注塑成型過程

注塑機將料筒內(nèi)的 PP 原料加熱至熔融狀態(tài)，然后通過螺桿的推動，將熔融的塑料注入模具型腔。在注塑過程中，需要***控制注塑壓力、速度和時間。注塑壓力要保證塑料能夠充滿整個模具型腔，尤其是一些薄壁和復(fù)雜結(jié)構(gòu)的部位；注塑速度則影響著塑料在模具內(nèi)的流動情況，過快可能會導致湍流，產(chǎn)生燒焦或排氣不***的問題，過慢則會使塑料冷卻過快，無法完全填充型腔。注塑時間包括充模時間、保壓時間和冷卻時間。充模時間要盡可能短，以提高生產(chǎn)效率，但也要確保塑料能夠順利填充；保壓時間用于補充塑料在冷卻過程中的收縮，防止制品出現(xiàn)縮痕；冷卻時間則要根據(jù) PP 的厚度和模具溫度來確定，以確保制品在脫模時具有一定的強度和硬度。



 （四）后處理

注塑成型后的 PP 制品可能需要進行一些后處理工序。例如，去除澆口和飛邊，這些多余的塑料部分會影響制品的外觀和裝配?？梢酝ㄟ^機械切割或打磨的方式將其去除。此外，還可能對制品進行退火處理，以消除注塑過程中產(chǎn)生的內(nèi)應(yīng)力，提高制品的尺寸穩(wěn)定性和機械性能。

 三、擠壓焊接工藝



 （一）焊接原理

擠壓焊接是一種常見的塑料焊接方法，***別適用于 PP 材料的連接。其原理是通過加熱 PP 板材或管材的待焊面，使其達到熔融狀態(tài)，然后在一定的壓力下將兩個熔融的表面緊密貼合在一起，經(jīng)過冷卻固化后實現(xiàn)牢固的焊接。在焊接過程中，熱量的傳遞和壓力的控制是關(guān)鍵。



 （二）焊接設(shè)備與工具

擠壓焊接需要專門的焊接設(shè)備，主要包括加熱板、液壓系統(tǒng)或氣壓系統(tǒng)（用于提供壓力）、銑削裝置（用于清理待焊面）等。加熱板通常采用電熱管加熱，能夠***控制溫度，以滿足不同厚度和材質(zhì)的 PP 焊接要求。液壓或氣壓系統(tǒng)能夠提供穩(wěn)定且可調(diào)節(jié)的壓力，確保焊接面的充分接觸。銑削裝置則用于在焊接前去除待焊表面的氧化層、雜質(zhì)和不平整部分，保證焊接質(zhì)量。



 （三）焊接工藝流程

1. 準備工作：***先，將需要焊接的 PP 酸霧洗滌塔部件放置在焊接平臺上，確保它們的待焊面清潔、平整且對齊。使用銑削裝置對待焊面進行銑削處理，銑削深度一般為 0.5 - 1.5 毫米，以去除表面的雜質(zhì)和氧化層，同時使待焊面變得粗糙，有利于焊接時的熔融塑料滲透和融合。

2. 加熱：將加熱板預(yù)熱到合適的溫度，一般為 200 - 230℃，具體溫度根據(jù) PP 的厚度和配方確定。然后將加熱板放置在待焊面上，施加一定的壓力，使加熱板與 PP 表面緊密接觸，加熱時間根據(jù) PP 的厚度而定，通常為每毫米厚度 1 - 2 分鐘。在加熱過程中，要確保加熱均勻，避免局部過熱或過熱不足。

3. 加壓焊接：當 PP 表面達到熔融狀態(tài)后，迅速移開加熱板，立即施加一定的壓力，使兩個熔融的待焊面緊密貼合在一起。壓力的***小要根據(jù) PP 的厚度和焊接面積進行調(diào)整，一般為 0.3 - 0.6MPa。在加壓過程中，要保持壓力穩(wěn)定，并持續(xù)一定時間，通常為幾分鐘，以確保熔融的塑料充分融合和冷卻固化。

4. 冷卻與檢查：焊接完成后，讓焊接部位自然冷卻至室溫。在冷卻過程中，要避免對焊接部位施加外力或震動。冷卻后，對焊接質(zhì)量進行檢查，主要檢查焊接縫的外觀是否平整、有無裂縫、氣孔等缺陷。可以通過目視檢查、超聲波檢測或壓力測試等方法進行檢測。如果發(fā)現(xiàn)焊接缺陷，需要及時進行修補或重新焊接。



 四、注塑成型與擠壓焊接的結(jié)合

在 PP 酸霧洗滌塔的制造中，注塑成型工藝和擠壓焊接工藝常常相互結(jié)合。例如，洗滌塔的主體外殼可以通過注塑成型制造，而一些連接部位、加強筋或附件則可以通過擠壓焊接與其他注塑件或板材進行連接。這種結(jié)合方式充分發(fā)揮了兩種工藝的***勢，既能夠制造出形狀復(fù)雜、精度高的塑料部件，又能夠?qū)崿F(xiàn)可靠的連接，保證整個酸霧洗滌塔的結(jié)構(gòu)強度和密封性。



總之，PP 酸霧洗滌塔的注塑成型工藝和擠壓焊接工藝是其制造過程中的關(guān)鍵環(huán)節(jié)。通過精心設(shè)計模具、選擇合適的原料、嚴格控制注塑和焊接參數(shù)，以及進行必要的后處理和質(zhì)量檢測，可以生產(chǎn)出高質(zhì)量、高性能的酸霧洗滌塔，為工業(yè)環(huán)保事業(yè)提供有力的支持。
